안녕하세요! 카카오스타일 SRE팀 네사입니다. 오늘은 카카오스타일 SRE팀에서 올해 EKS 클러스터 이전을 하며 새롭게 도입 했던 AWS Karpenter 에 대해 공유를 해보려 합니다.
EKS 클러스터를 운영하는 엔지니어라면 누구나 확장성에 대한 고민을 한 번쯤 하게 됩니다. agility 가 생명인 마이크로 서비스 환경에서 Pod 나 Node 의 확장이 빠르게 되지 않는다면 서비스 속도뿐만 아니라 비용이나 관리 효율에도 영향을 미치게 됩니다. 확장성에 관한 우리의 요구사항은 늘 간단명료합니다. 빠르게 확장하고, 편하게 관리하며, 거기에 유연성까지 갖췄다면 금상첨화겠죠!
카카오스타일 역시 대부분의 주요 마이크로서비스가 EKS 상에서 운영되고 있고, 유저들이 많이 사용하는 시간대 패턴이 있다 보니 하루에도 몇 번씩 Node 가 늘어났다 줄어드는 경험을 하게 됩니다. 카카오스타일도 처음에는 Kubernetes 의 기본 Cluster Autoscaler(CA) 를 사용했습니다. Cloud Service Provider(CSP) 에 따라 다르겠지만 AWS 의 경우는 AutoScaling Group(ASG) 을 통해 CA 기능을 구현하기 때문에 클러스터의 확장 시나리오는 다음과 같아집니다.

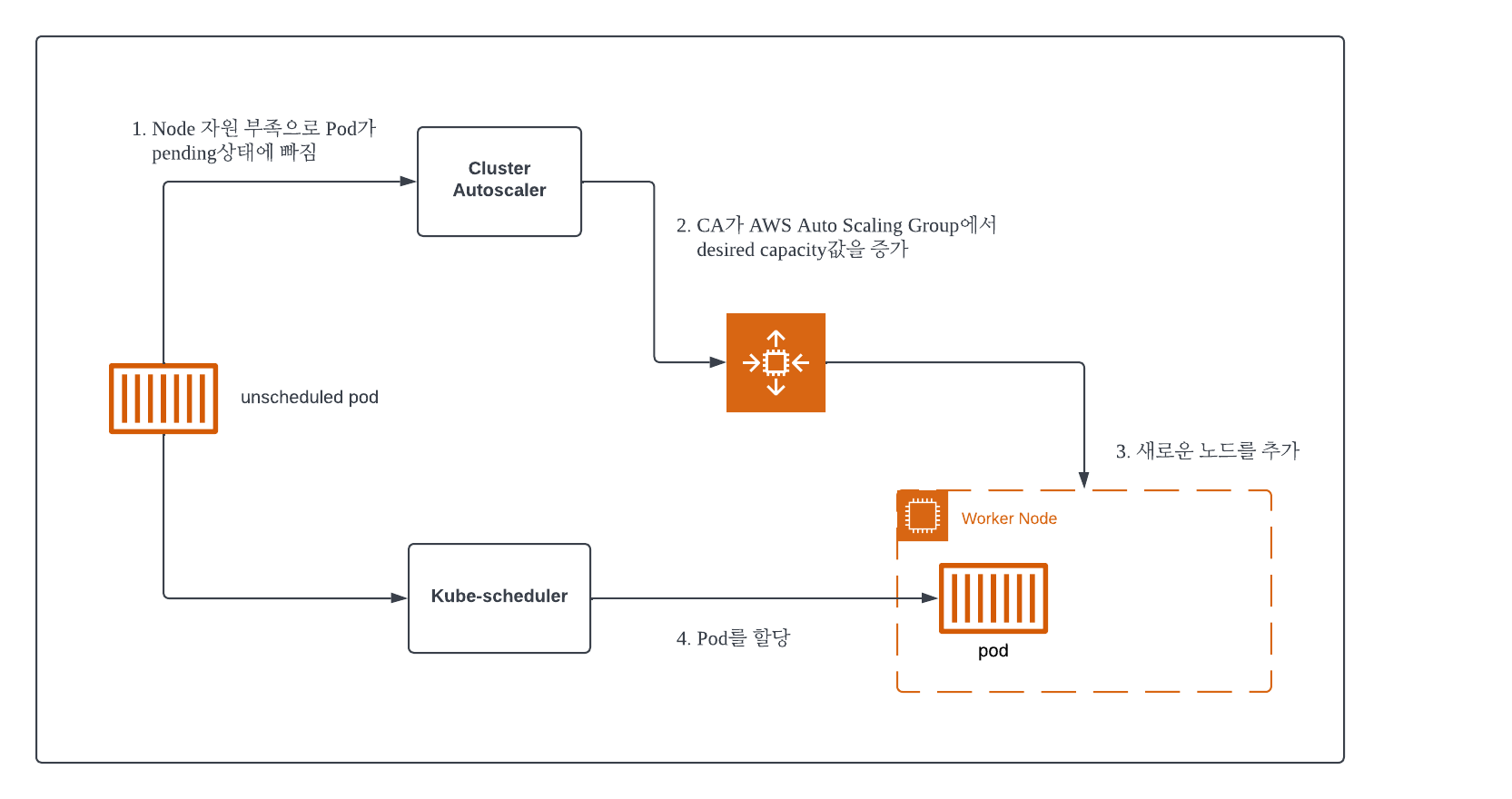

<Cluster Autoscaler 동작 원리>
하지만 CA 방식은 AWS 리소스인 ASG 에 의존도가 높기 때문에 Node 추가에 생각보다 오랜 시간이 걸립니다. 카카오스타일에서도 기존 Node 의 EBS 타입을 gp2 에서 gp3 로 업데이트 하기 위해 약 10여 대의 Node 를 재배포한 적이 있는데, 한 대씩 rolling 이 되는 데다 엔지니어가 작업에 개입하기 어려워 약 1시간 정도 지켜만 볼 수밖에 없었던 경험이 있습니다. 여기에 만약 Node 에 custom userdata 를 추가해야 한다면 Launch template 을 따로 관리해야하고, 워크로드별 인스턴스 요구사항이 달라 여러 관리형 Node Group 을 도입해야 한다면 여러 벌의 ASG 을 운영해야 하는 등 운영 부담이 늘어납니다.
별다른 대안이 없어 아쉬운 대로 운영해야만 했는데, 마침 2021년 11월 AWS 새소식 블로그에 올라온 글을 보고 AWS Karpenter 의 존재를 알게 되었습니다.
Karpenter 는 AWS 가 개발한 Kubernetes 의 Worker Node 자동 확장 기능을 수행하는 오픈소스 프로젝트입니다. 앞서 말한 Cluster Autoscaler (CA) 와 비슷한 역할을 수행하지만, AWS 리소스에 의존성이 없어 JIT(Just In-Time) 배포가 가능하다는 점에서 다른 확장 시나리오를 가지고 있습니다.

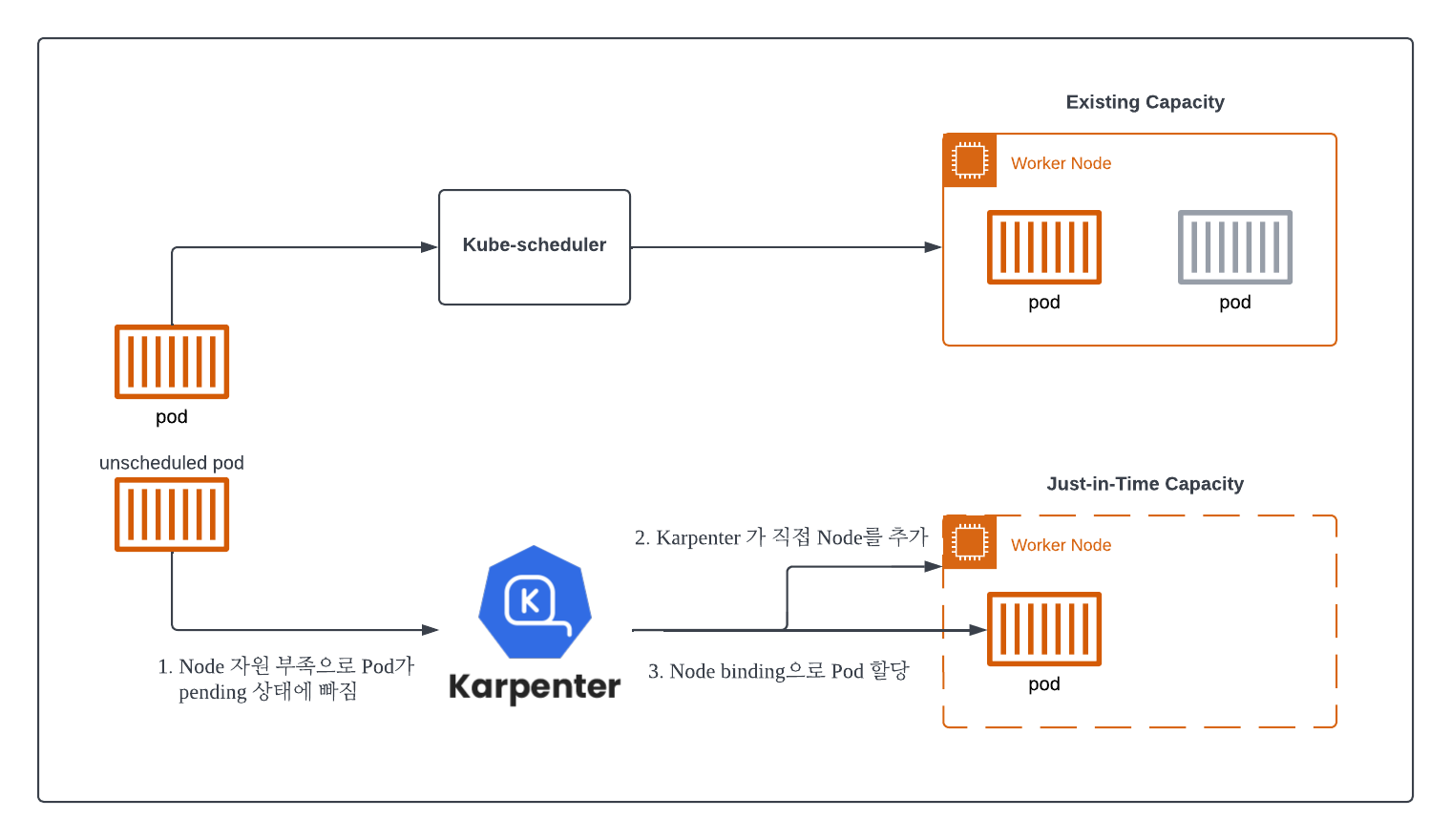

<Karpenter 동작 원리>
위와 같이 Karpenter 는 기존 CA 에 비해 훨씬 단순한 구조를 가지고 있으며 클러스터 확장 시 일어나는 많은 부분을 Karpenter 에서 직접 처리해서 빠르게 확장을 처리할 수 있도록 설계되었습니다. 모든 Worker Node 는 Karpenter 에 의해 lifecycle 이 결정됩니다.
이에 따라 카카오스타일에서 Karpenter 를 도입했을 때 얻을 수 있는 장점을 정리해보면 다음과 같았습니다.
1) 운영 부담 절감
CA 를 사용하면 Node 의 운영 요구사항을 반영하기 위해 ASG 나 Launch Template 와 같은 AWS 자원들을 추가로 관리해야 했습니다. 반면에 Karpenter 는 설치 후 Provisioner 라는 CRD 만 구성해주면, ASG 나 Launch Template 을 관리할 필요 없이 인스턴스 타입이나 스토리지 크기, IAM 역할 등을 정의하여 사용할 수 있습니다. 또한 Provisioner 를 용도별로 구성하면 별도로 관리형 Node Group 을 생성하고 운영할 필요가 없어 Node 운영 부담이 절감됩니다. Provisioner 에 대해서는 아래에서 조금 더 자세히 설명하겠습니다.
2) 신속한 Node 추가와 제거
Karpenter 를 사용하면 위에 설명한 설계 구조에 따라 Node 의 추가 속도가 빨라집니다. Pod 를 할당할 수 있는 용량이 모자라면 즉시 추가가 되기 때문에 기존 CA 방식에 비해 훨씬 빠른 속도(약 ~1.5분)를 체감할 수 있습니다. 또 반대로 불필요한 Empty Node 가 있는 경우 정리되는 속도도 빠른데, Node 제거에 대해서는 Provisioner 에 정의할 수 있는 ttlSecondsAfterEmpty 파라미터값을 정의하여 사용자 정의할 수도 있습니다. (카카오스타일은 30초로 설정하여 쓰고 있습니다.)
3) 자동 Node 롤링
EKS 클러스터 운영을 하다 보면 특정 Node 사용이 장기화되어 보안 패치등에 대한 우려가 생길 수 있습니다. 이때 Karpenter Provisioner 에 ttlSecondsUntilExpired 파라미터를 정의하여 Node 를 주기적으로 rolling update 할 수 있는데요, Node 가 수명이 다하면 Node drain 과 delete 를 차례대로 수행하여 최신 버전의 amazon-eks-node 이미지로 신규 Node 를 띄우게 됩니다. 카카오스타일의 경우 Node 베이스 이미지의 보안 패치가 상당히 잦다는 사실을 고려하여 이 값을 1209600로 정의하고 14일마다 롤링이 되도록 하고 있습니다. 한꺼번에 생성되었던 Node가 아니라면 ttl 에 맞춰 개별적으로 롤링이 되기 때문에 HA 가 구현된 클러스터 환경에서는 서비스에 영향을 끼치지 않습니다.
4) 다양한 인스턴스 타입을 쉽게 적용

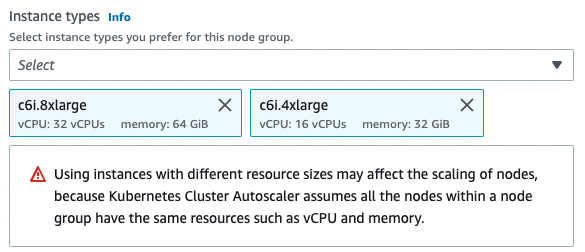

앞서 Karpenter 를 사용하면 이전에 관리형 Node Group 이나 Launch Template 으로 정의해야 했던 인스턴스 타입을 Provisioner 로 관리하게 된다고 언급했습니다. Launch template 에서는 하나의 인스턴스 타입만 선정할 수 있고, Node Group 에서 정의하게 되면 다음과 같은 안내가 뜹니다.
하지만 Provisioner 에서는 다음과 같이 다양한 인스턴스 타입을 정의할 수 있습니다. 이렇게 되면 사용 리전 내 인스턴스 가용성을 걱정해야 할 일도 줄어들고, 신규 Node 추가 시 Karpenter 가 요청 Pod 에 가장 적절한 인스턴스 타입을 골라 기동하므로 Kubernetes 클러스터 운영 효율을 논할 때 늘 나오는 bin packing 문제도 개선할 수 있습니다.
requirements:
- key: "node.kubernetes.io/instance-type"
operator: In
values: ["m6i.2xlarge","m6i.4xlarge","m6i.8xlarge","c6i.2xlarge","c6i.4xlarge","c6i.8xlarge"]
- key: "topology.kubernetes.io/zone"
operator: In
values: [ "ap-northeast-2a", "ap-northeast-2c" ]
- key: "karpenter.sh/capacity-type"
operator: In
values: ["on-demand"]
5) 빠른 버전 업그레이드에 따른 기대
Karpenter 는 2021년 11월 처음 GA되어 2022년 09월까지 60여 번의 버전 릴리즈가 있었을 만큼 빠르게 업데이트되고 있습니다. 그사이 podAffinity 나 userdata 를 지원하는 등 다양한 필요 기능들이 추가되어 왔는데요. 예를 들어 카카오스타일에서도 Node에 추가 모듈을 설치하기 위해 처음에는 Launch Template 을 따로 정의하여 사용했지만, 얼마 안 가 userdata 를 정의할 수 있도록 AWSNodeTemplate CRD 가 나와 최신 AMI 를 유지하면서도 userdata 를 정의할 수 있게 되었습니다.
처음 Karpenter 가 나왔을 때, 운영 환경에 적용이 가능한 서비스라고 소개가 되었지만 아직 v0.x 으로 베타 버전에 가깝다는 점, 그리고 아직 국내 레퍼런스가 없다는 점 등에 대한 우려가 있었지만 이러한 Karpenter 의 특징이 카카오스타일의 클러스터 확장 요구사항에 잘 맞는다는 사실에 착안하여 신중한 PoC 를 거쳐 최종적으로 2022년 운영 환경에 까지 적용을 하게 되었습니다.
Karpenter 는 helm chart 를 통해 설치할 수 있습니다. 카카오스타일은 Terraform 을 이용해 인프라를 관리하므로 EKS 클러스터를 생성할 때 Karpenter 도 Terraform 코드로 정의하여 함께 생성했습니다.
resource "helm_release" "karpenter" {
depends_on = [module.eks.kubeconfig]
namespace = "karpenter"
create_namespace = true
name = "karpenter"
repository = "https://charts.karpenter.sh"
chart = "karpenter"
version = "v0.16.0"
set {
name = "replicas"
value = 2
}
set {
name = "serviceAccount.annotations.eks\\.amazonaws\\.com/role-arn"
value = module.iam_assumable_role_karpenter.iam_role_arn
}
set {
name = "clusterName"
value = local.cluster_name
}
set {
name = "clusterEndpoint"
value = module.eks.cluster_endpoint
}
set {
name = "aws.defaultInstanceProfile"
value = aws_iam_instance_profile.karpenter.name
}
}

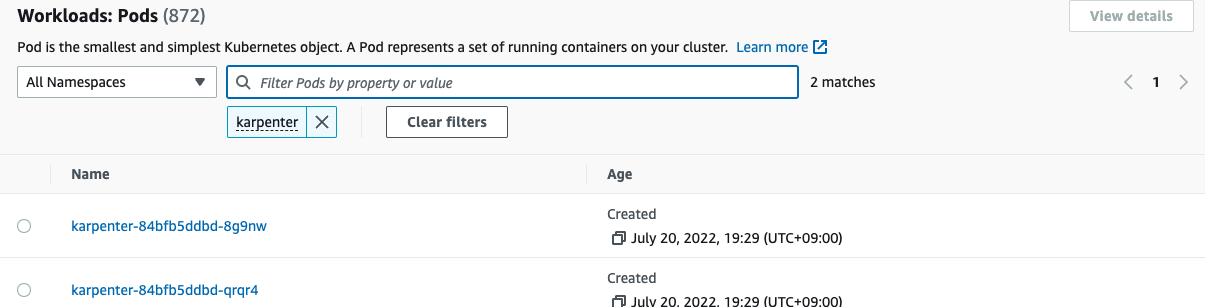

Karpenter 를 설치하면 Kubernetes 클러스터에서는 다음과 같은 Pod 설정을 확인할 수 있습니다.
Karpenter Pod 는 Controller 와 Webhook 컨테이너로 이루어져 있습니다. Controller 는 Kubernetes Controller 의 일종으로 pod 상태를 감시하고 Node 를 확장 및 축소하는 주요 역할을 하는데, Node selector등이 일치하지 않아 할당할 수 있는 Node 가 없는 경우, 여기에서 에러로그를 확인할 수 있습니다. Webhook 은 Provisioner CRD 에 대한 유효성 검사 및 기본값을 지정하는 역할을 합니다.
그 다음엔 여러 번 언급했던 Provisioner CRD 을 생성합니다. Provisioner 는 Karpenter 에 의해 생성되는 Node 와 Pod 에 대한 제약조건을 지정하기 위해 Karpenter 에서 제공되는 Custom Resource 입니다. 카카오스타일에서는 용도에 따라 여러 Provisioner 를 운영하는데, 그중 높은 네트워크 요구사항을 가진 Pod 를 할당하기 위한 test-network Provisioner 를 예시로 들어보겠습니다.
apiVersion: karpenter.sh/v1alpha5
kind: Provisioner
metadata:
name: test-network
spec:
taints:
- key: networkNode
value: "true"
effect: NoSchedule
labels:
phase: test
nodeType: network-node
requirements:
- key: "node.kubernetes.io/instance-type"
operator: In
values: ["c5n.4xlarge"]
- key: "topology.kubernetes.io/zone"
operator: In
values: [ "ap-northeast-2a", "ap-northeast-2c" ]
- key: "karpenter.sh/capacity-type"
operator: In
values: ["on-demand"]
providerRef:
name: enable-ipvs-test
ttlSecondsAfterEmpty: 30
그리고 해당 Node의 경우 kubeproxy 의 ipvs 모드를 테스트 하기 위해 userdata 정의가 필요했으므로 AWSNodeTemplate 도 정의했습니다. Provisioner 와 AWSNodeTemplate 는 providerRef 파라미터에 의해 상호 연결됩니다.
apiVersion: karpenter.k8s.aws/v1alpha1
kind: AWSNodeTemplate
metadata:
name: enable-ipvs-test
spec:
subnetSelector:
karpenter.sh/discovery/test-cluster: '*'
securityGroupSelector:
aws:eks:cluster-name: "test-cluster"
instanceProfile: KarpenterNodeInstanceProfile-test-cluster
blockDeviceMappings:
- deviceName: /dev/xvda
ebs:
volumeSize: 20Gi
volumeType: gp3
iops: 3000
deleteOnTermination: true
throughput: 125
tags:
service: network
userData: |
MIME-Version: 1.0
Content-Type: multipart/mixed; boundary="BOUNDARY"
--BOUNDARY
Content-Type: text/x-shellscript; charset="us-ascii"
#!/bin/bash
sudo yum install -y ipvsadm
sudo ipvsadm -l
sudo modprobe ip_vs
sudo modprobe ip_vs_rr
sudo modprobe ip_vs_wrr
sudo modprobe ip_vs_sh
sudo modprobe nf_conntrack_ipv4
--BOUNDARY--
Provisioner 와 AWSNodeTemplate 을 적용하고 나면 다음과 같이 확인할 수 있습니다.
$ kubectl get provisioner
NAME AGE
test-network 10s
$ kubectl get awsnodetemplate
NAME AGE
enable-ipvs-test 15s
자, 이제 간단하게 Karpenter 구성이 끝났으니 확인만 하면 됩니다. 주의할 점은 deployment 를 정의할 때 적절한 tolerations와 nodeSelector(혹은 nodeAffinity )를 가지고 있는지만 확인하면 됩니다. 테스트로 nginx 를 띄워보았습니다.
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
namespace: nginx
spec:
...(생략)
template:
spec:
containers:
- name: nginx
image: nginx
imagePullPolicy: IfNotPresent
nodeSelector:
nodeType: network-node
tolerations:
- effect: NoSchedule
key: node-role.kubernetes.io/master
- key: CriticalAddonsOnly
operator: Exists
- effect: "NoSchedule"
key: "networkNode"
operator: "Equal"
value: "true"
이제 Pod 를 기동하면 빠르게 원하는 Provisioner 가 추가한 Node 에 할당되는 것을 확인할 수 있습니다! 제가 애용하는 k9s 도구를 통해 살펴보겠습니다.
제일 처음, Pod 는 Node 정보가 n/a 로 뜨면서 pending 상태가 되었습니다.

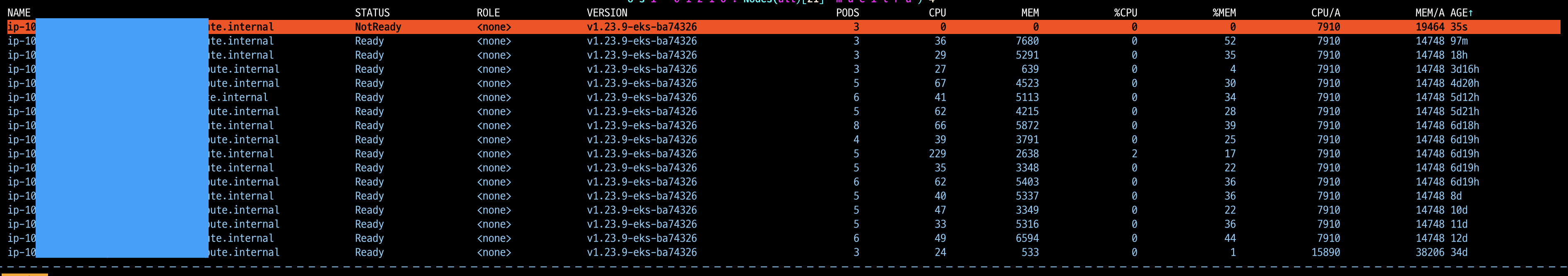

그리고 이와 거의 동시에 Node 추가가 시작되었습니다.

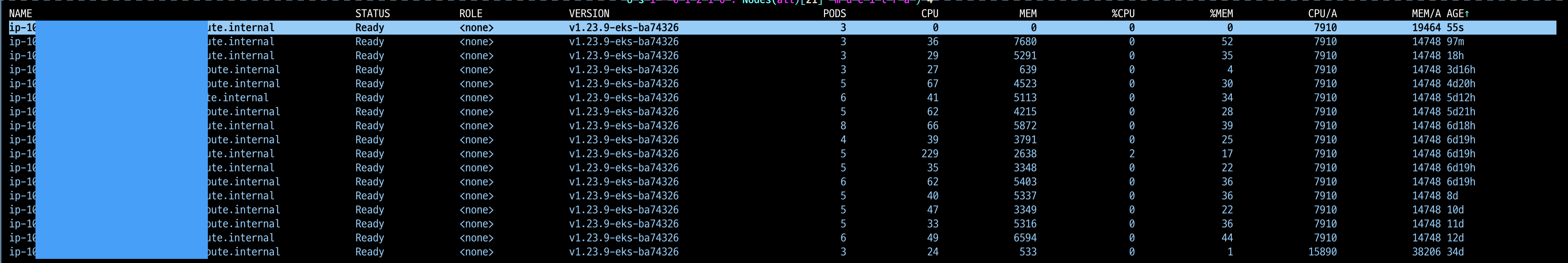

불과 55초만에 NodeReady 상태가 되었습니다.
이후 Pod 는 바로 Node 에 binding 되어 약 78초 내에 정상 구동을 시작했습니다.
이때, Karpenter controller pod 의 로그에서는 다음과 같은 로그가 생성되었습니다.
INFO controller.provisioning Found 1 provisionable pod(s) {"commit": "639756a"}
INFO controller.provisioning Computed 1 new node(s) will fit 1 pod(s) {"commit": "639756a"}
INFO controller.provisioning Launching node with 1 pods requesting {"cpu":"125m","pods":"3"} from types c5n.2xlarge {"commit": "639756a", "provisioner": "test-network"}
또, 만약 해당 deployment 를 삭제하여 Node 가 비면, 다음과 같은 로그가 찍힙니다.
INFO controller.node Added TTL to empty node {"commit": "639756a", "node": "ip-xx-x-xxx-xxx.ap-northeast-2.compute.internal"}
Provisioner 의 ttlSecondsAfterEmpty에서 지정한 TTL이 지나면 Node 는 삭제가 됩니다.
Karpenter 를 사용하면 대부분의 주요 서비스들이 사용하는 Node 를 Provisioner 로 관리하게 되기 때문에 처음 EKS 클러스터를 생성할 때 기본적으로 생성되는 default Node 에 대해 간과하기가 쉽습니다. 하지만 이 Node 들에는 모든 DNS 요청을 처리하는 CoreDNS Pod 가 있으므로 너무 작은 인스턴스 타입을 설정하는 경우 클러스터 동작에 문제가 될 수 있습니다. (이걸 왜 알고 있냐하면 저희도 알고 싶지 않았습니다 ..^^)
그리고 Provisioner 설정 시 Security Group 지정에 주의해야합니다. Provisioner 에서는 securityGroupSelector 파라미터를 이용해 Security Group 을 지정할 수 있고, Karpenter 는 이 selector 와 일치하는 Tag 를 가진 모든 Security Group 을 가져와 Node 에 할당합니다. 이 때 동일한 태그를 가진 Security Group(예 : kubernetes.io/cluster/MyClusterName: owned )이 2개 이상 있는 경우, AWS Load Balancer controller 동작에 문제가 생겨 Ingress 가 정상적으로 생성이 되지 않을 수 있습니다. 그 이유는 AWS Load Balancer controller 가 해당 Tag 를 가진 Security Group 을 하나만 지원하기 때문인데, 자세한 내용은 여기에서 확인할 수 있습니다. 카카오스타일은 aws:eks:cluster-name 태그로 지정하여 이슈를 피했습니다. 만약 이 이슈 때문에 AWS ELB ingress 가 생성되지 않는다면 연관성 찾기가 만만치 않습니다…^^ 동일 태그를 지닌 Security Group 이 있는지 확인하기 위해서는 다음과 같은 AWS cli 를 사용할 수 있습니다.
$ CLUSTER_VPC_ID="$(aws eks describe-cluster --name $CLUSTER_NAME --query cluster.resourcesVpcConfig.vpcId --output text)"
$ aws ec2 describe-security-groups --filters Name=vpc-id,Values=$CLUSTER_VPC_ID Name=tag-key,Values=kubernetes.io/cluster/$CLUSTER_NAME --query SecurityGroups[].[GroupName] --output text
참고로 Karpenter Provisioner yaml 수정 후 다시 apply 했을 때, 이전 Provisioner 설정에 의해 생성된 Node 가 자동으로 교체되지 않기 때문에 바로 반영이 필요하다면 별도로 롤링 업데이트를 해주어야합니다.
마지막으로, Karpenter 는 비교적 신규 서비스인만큼 초기 버전에서는 잘 동작하지 않는 기능이 많습니다. 예를 들어, 카카오스타일에서는 Node 에 특정 Pod 를 격리하기 위해 podAffinity 와 podAntiAffinity 를 지정하려고 했는데, 의도한 대로 동작하지 않아 헤매다가 v0.9.0에서 새롭게 추가된 기능인 것을 확인하고 버전을 업데이트 했던 경험이 있습니다. 따라서 Karpenter 를 사용할 땐 가능한 최신 버전을 사용하는 것을 추천합니다.
얼마 전 AWS에서 Enterprise Support 고객들을 상대로 진행했던 HighLander 행사에서 다들 아직 Karpenter 에 대한 신뢰가 부족하다는 인상을 받았는데요, 도입을 고민하시는 분들께 이 글이 도움이 되었으면 합니다. 감사합니다!
